磁粉探傷中磁化線圈分類
我們在磁粉探傷機周向磁化時采用磁化線圈來進行、磁粉探傷儀中O型線圈采用磁化線圈來進行磁化。其線圈的匝數、線徑、材質、內徑大小決定了磁化時的能力。所以不同的線圈，決定了磁化能力的不同。那么線圈有哪些類型呢？
線圈的分類：
1、按結構分：
①用軟電纜纏繞在工件上的纏繞線圈；
②將絕緣導線繞在骨架上螺管線圈，螺管線圈是具有螺旋繞組的圓筒形線圈，分單層和多層繞組兩種。單層螺管線圈是單根絕緣導線均勻而緊密排列的同軸線圈；多層螺管線圈相當于若干個半徑不等的單層同軸螺管線圈疊加。
2、按填充因數（線圈橫截面積與被檢工件橫截面積的比值，也被稱為填充系數）分：
①低填充因數線圈
指填充因數大于等于10的線圈；
②中填充因數線圈
指填充因數大于2,且小于10的線圈；
③高填充因數線圈
指填充因數小于等于2的線圈；
3、按線圈L/D（L指線圈長度，D指線圈內徑）比值分：
①短螺線管線圈
L/D<1，由于在短螺線管線圈內部的中心軸線上，磁化磁場分布極不均勻，表現為磁感應線與中心軸線不平行，線圈兩端處的磁場強度比線圈中心磁場強度稍強，在線圈橫截面中，靠近線圈內壁的磁場強度較線圈中心軸的磁場強度僅稍強。
②有限長螺線管線圈

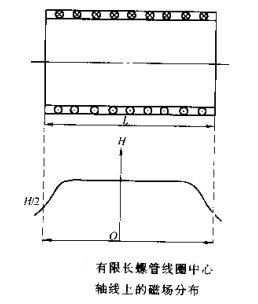

L/D＞1，由于在有限長螺線管線圈內部的中心軸線上，磁化磁場分布較為均勻，表現為磁感應線與中心軸線基本平行，線圈兩端處的磁場強度是線圈中心磁場強度的1/2，在線圈橫截面中，靠近線圈內壁的磁場強度比線圈中心軸的磁場強度強。
③無限長螺線管線圈
L/D>>1，由于在無限長螺線管線圈內部的中心軸線上，磁化磁場分布均勻，表現為磁感應線與中心軸線完全平行，且磁場只存在于線圈內部，可將無限遠處的線圈頭尾相接來保證磁場只存在于線圈內部。
通過以上線圈的分類，可以知道磁粉探傷機中需要加大磁化線圈的L/D比值，從而使周向磁化電流能夠保證與被測工件的中心軸平行；磁粉探傷儀中需要加大O型探頭的L/D比值，從而使磁化電流能夠保證與被測工件的中心軸平行，同時需要保證磁化線圈的中心軸的磁場足夠支持磁化的效果。
