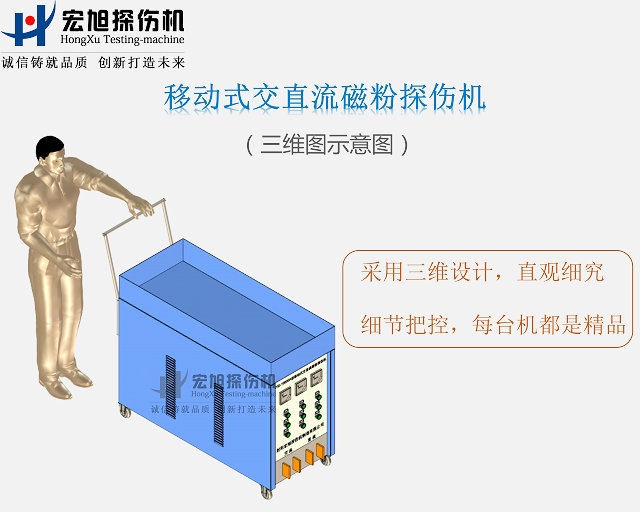

CYD-10000A型移動式交直流磁粉探傷機，非標定制，用于對大型零部件的電纜纏繞法無損檢測用。整機采用三維軟件設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

設備特點：

CYD-10000A型移動式交直流磁粉探傷機，配有手把與移動腳輪，可推到現場或指定位置對被檢測件進行電纜纏繞法無損檢測?？蓹z測大型軸、棒、管類零件表面及近表面的周向裂紋缺陷，交直流按工藝要求切換選用。直流檢測結果可用交流檢測進行驗證。

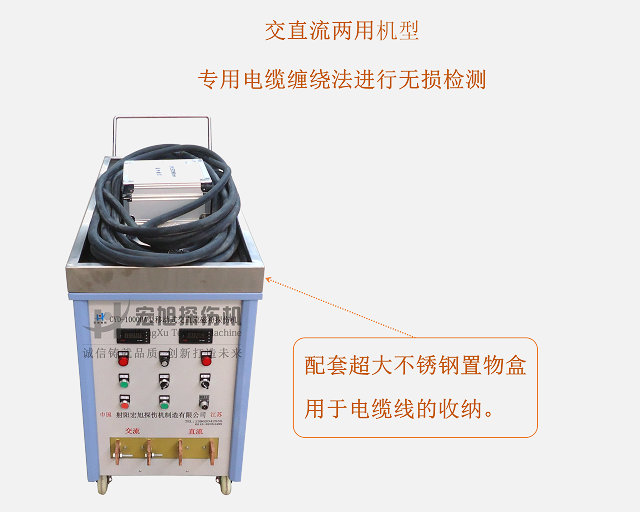

注：本探傷機由于專用于電纜纏繞法檢測，電纜線加長設計便于纏繞工件，實施無損檢測。并加裝儲物盒，用于電纜線及其它附件如紫外燈、磁粉、噴壺等存放用。一人即可推著探傷機到現場使用。

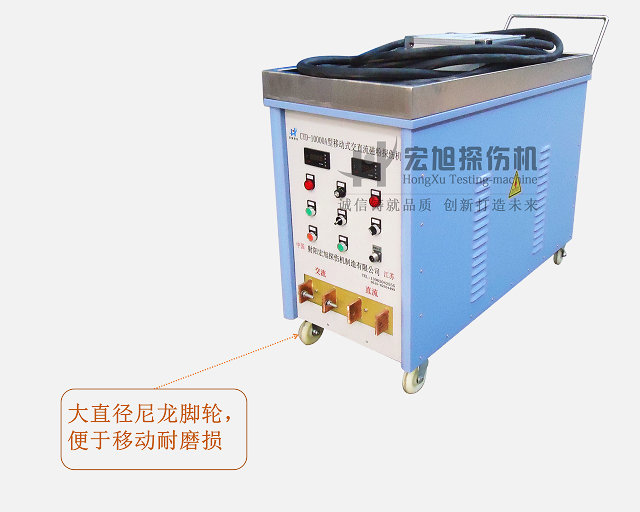

配裝大直徑尼龍材質的腳輪，腳輪內裝2只軸承，行走輕便耐磨損。

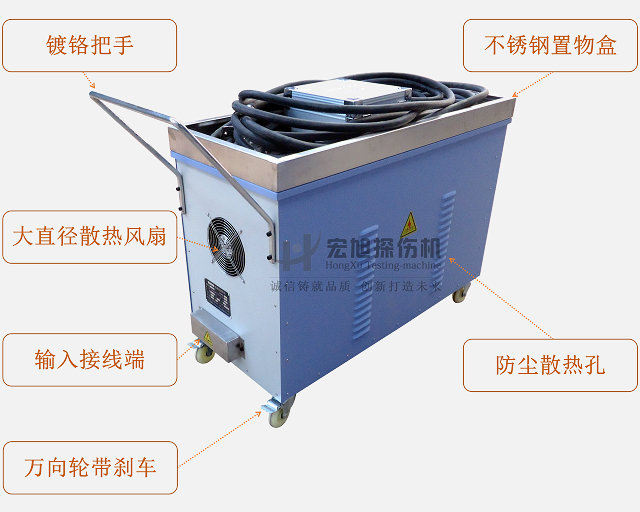

接線防護罩、推車把手、置物盒、散熱風扇、防塵散熱孔全部配置齊全，外殼防水設計，細節到位，只為提供給客戶一臺性能優異的探傷設備。

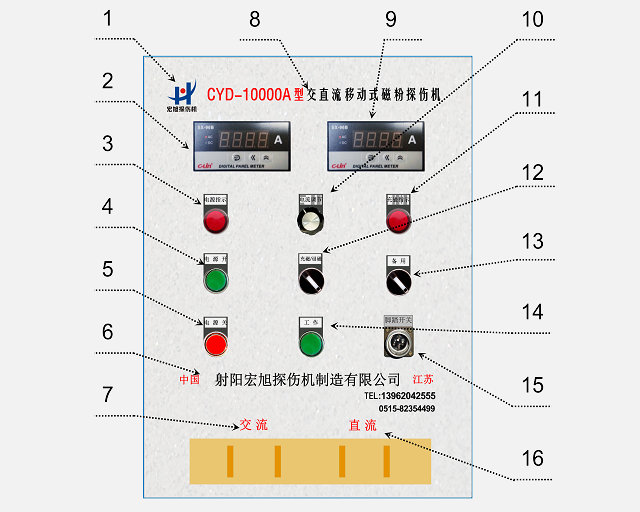

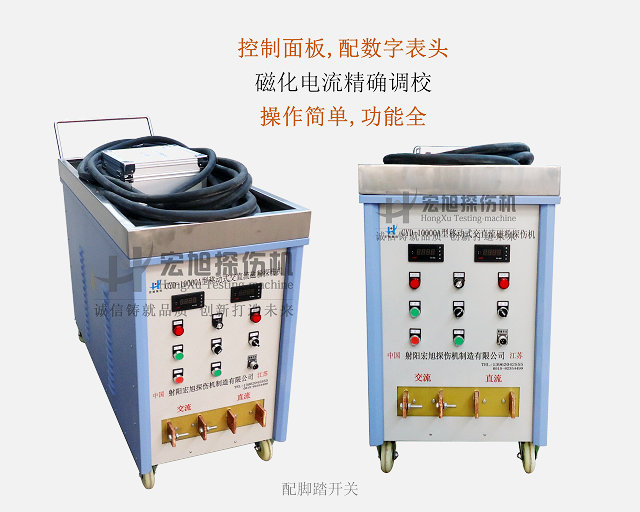

控制面板說明：

檢測原理：

線圈纏繞法的檢測原理有兩種

一、對于軸、棒、管類件，鑄件和鍛件軟電纜纏繞在工件上通電磁化，形成縱向磁場，用于發現工件的周向(橫向)缺陷。

二、對于環類件用軟電纜從環類件孔中穿繞環形件。通電磁化，形成沿工件圓周方向的周向磁場，用于發現與磁化電流平行的橫向缺陷。

檢測步驟：

軟電纜纏繞工件——噴液磁化——顯示磁痕——光照檢測——退磁
技術參數：

1、交流磁化電流：0~10000A，連續可調，短時斷續通電，帶斷電相位控制；

2、直流磁化電流(全波整流)：0－10000A，連續可調，短時斷續通電， 帶斷電相位控制；

3、交流自動退磁電流：10000A~0，連續可調，退磁時間<5s，隨電流減小而縮短；

4、直流自動退磁電流：10000A~0連續可調，退磁時間<5s，隨電流減小而縮短；

5、輸出負載:180mm2銅芯軟電纜7m二根；

6、電源:380V ±10%，50Hz，瞬時電流最大約600A；

（注：電源線用35平方以上的銅芯線，用戶自備）

7、外形尺寸:500(寬)×900(高)×1200(深)mm；

8、剩磁穩定度:不超過±5%；

9、重量:約400公斤。

注明：此款移動式磁粉探傷機屬于非標定制型設備，按需設計制造，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
