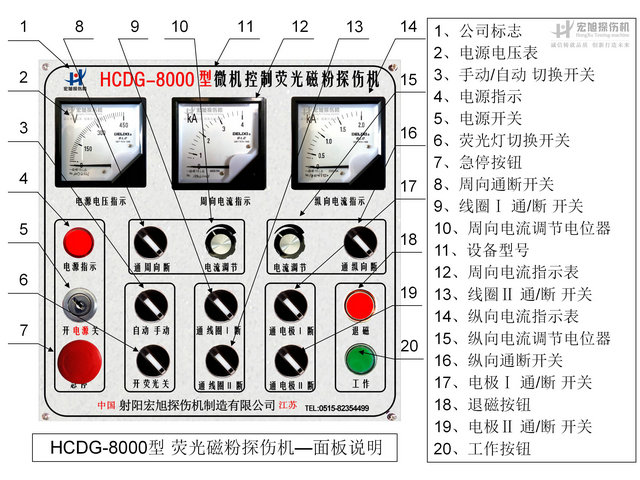

序號

名稱

功能說明

1

公司標志

指示“射陽宏旭探傷機制造有限公司”公司標志

2

電源電壓表

指示電源電壓是否正常

3

手動/自動 切換開關

切換設備“手動”“自動”狀態

4

電源指示

指示設備接通電源

5

電源開關

為設備工作電源開關， 右旋為開，左旋為關

6

熒光燈切換開關

可對日光燈與熒光燈開關控制

7

急停按鈕

在“手動”“自動”狀態下通過該按鈕隨時切斷電源

8

周向 通/斷開關

接通時允許周向磁化，斷開時不允許周向磁化

9

線圈Ⅰ通/斷開關

在“手動”“自動”狀態下控制左線圈是否伸出或不動

注明：本機線圈氣動功能僅在最大極間距時可用。

10

周向電流調節電位器

調節周向電流大小

11

設備型號

指示設備的具體型號

12

周向電流指示表

指示周向磁化電流大小

13

線圈Ⅱ通/斷開關

在“手動”“自動”狀態下控制右線圈是否伸出或不動

注明：本機線圈氣動功能僅在最大極間距時可用。

14

縱向電流指示表

指示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數）

15

縱向電流調節電位器

調節縱向磁勢的大小

16

縱向 通/斷開關

接通時允許縱向磁化，斷開時不允許縱向磁化

17

電極Ⅰ通/斷開關

在“手動”“自動”狀態下控制左電極箱是否可移動

18

退磁按鈕

在“手動”狀態下按下按鈕立即啟動退磁功能

在“自動”狀態下按下按鈕自動夾緊工件后起啟退磁功能

19

電極Ⅱ通/斷開關

在“手動”“自動”狀態下控制右電極箱是否可移動

20

工作按鈕

在“手動”狀態下通過該按鈕對工件磁化

在“自動”狀態下通過該按鈕啟動設備自動功能

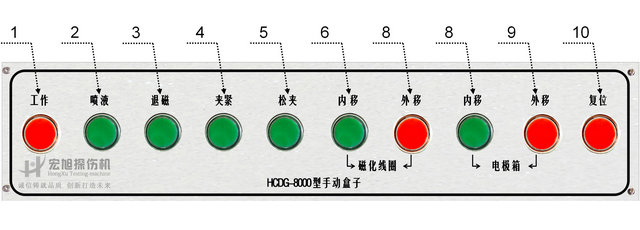

序號

名稱

功能說明

1

工作按鈕

在“手動”狀態下通過該按鈕對工件磁化

在“自動”狀態下通過該按鈕啟動設備自動功能

2

磁懸液噴液按鈕

在“手動”狀態下按下控制磁懸液噴或關

3

退磁按鈕

在“手動”狀態下按下按鈕立即啟動退磁功能

在“自動”狀態下按下按鈕自動夾緊工件后起啟退磁功能

4

磁化電極夾緊按鈕

在“手動”狀態下按下控制氣缸夾緊工件

5

磁化電極松夾按鈕

在“手動”狀態下按下控制氣缸松開工件

6

線圈內移按鈕

在“手動”狀態下按下控制線圈氣動伸出

注：在最大極間距下可用。

7

線圈外移按鈕

在“手動”狀態下按下控制線圈氣動縮回

注：在最大極間距下可用。

8

電極箱內移按鈕

開始工作前，按下左右電極箱向內（縮小極間距）同時移動

9

電極箱外移按鈕

開始工作前，按下左右電極箱向外（放大極間距）同時移動

10

復位按鈕

在“自動”狀態下按下按鈕將自動程序復位初始狀態。

注明

本機另配有專用腳踏開關

在“手動”狀態下踩下該開關對工件磁化

在“自動”狀態下踩下該開關啟動設備自動功能
